フレキシブル基板にピンヘッダとカードエッジコネクタをつける

%e8%a8%98%e4%ba%8b%e3%82%b5%e3%83%a0%e3%83%8d%e3%82%a4%e3%83%ab08 %e3%83%95%e3%83%ac%e3%82%ad%e3%82%b7%e3%83%96%e3%83%ab%e5%9f%ba%e6%9d%bf%e3%81%ab%e3%83%94%e3%83%b3%e3%83%98%e3%83%83%e3%83%80%e3%81%a8%e3%82%ab%e3%83%bc%e3%83%89%e3%82%a8%e3%83%83%e3%82%b8%e3%82%b3%e3%83%8d%e3%82%af%e3%82%bf%e3%82%92%e3%81%a4%e3%81%91%e3%82%8b

リジッド基板と同じ様に、フレキシブル基板も基板同士をつなぐ様々な方法があります。ここでは、部品を用いた接続例について説明いたします。

ピンヘッダで接続する

 リジッド基板同士をつなぐ際にも用いられるピンヘッダは、フレキシブル基板に適用すると、使い方次第では幅広い機能を発揮します。

基本構成は2.54mmピッチのピン配列

 ピンヘッダの構成は単純です。2.54mmピッチ(あるいは2.5mmピッチ)でピンが1列か2列並んでいるだけです。ピンはまっすぐなストレートタイプと90°曲がっているL字タイプがあります。市販されている標準品は、50〜60ピン並んでいることが多いので、必要なピン数のところで切って使います。

 図1の例では、補強板のついたフレキシブル基板にL字タイプの2列ピンをはんだ付けしています。

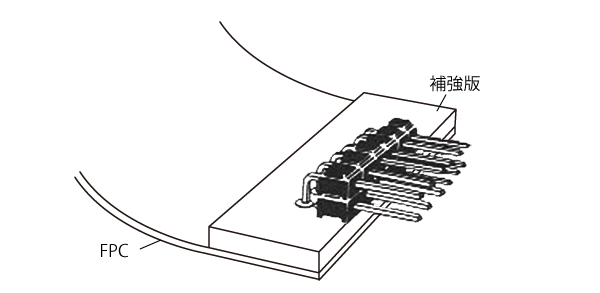

01_フレキシブル基板端末部に搭載されたピンヘッダ 図1. フレキシブル基板端末部に搭載されたピンヘッダ

構造が単純なだけに信頼性は高い

 ピンヘッダのピンには錫めっき、もしくは金めっきが施されており、信頼性の高いはんだ付けができます。この特性を利用し、フレキシブル基板とリジッド基板とを実装接続する事ができます(図2)。

02_ピンヘッダによる基板の接続 図2. ピンヘッダによる基板の接続

メスコネクタを組み合わせれば着脱も可能に

 メーカーによっては、ピンヘッダに対応してメスコネクタ(凹形状のコネクタ)も販売しています。これを組み合わせれば、図3に示されているように基板間の着脱が可能です。着脱回数が多くなる場合は、ピンの表面に金めっきを施している部品の使用が必要です。その他のリジッド基板に実装するコネクタも、フレキシブル基板に適用することができます。

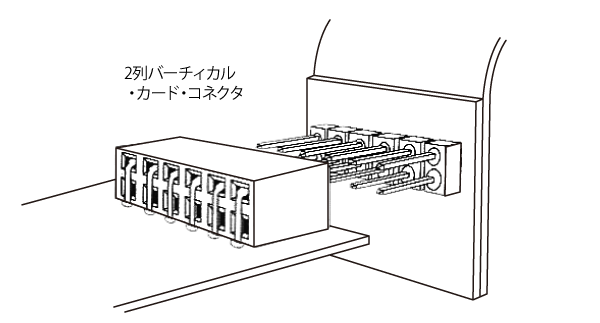

03_ピンヘッダとメスコネクタの組み合わせ 図3. ピンヘッダとメスコネクタの組み合わせ

重量モジュールを支えるカードエッジコネクタ

 部品を搭載したリジッド基板を、マザーボードなどに接続するために広く使われているのがカードエッジコネクタです。プリント基板の接続部を直接コネクタに挿入でき、コストは抑えられます。しかし、ある程度の重量を支えながら電気的に確実にコンタクトを取り、機械的な信頼性を確保しなければなりません。そのため、図4のような頑丈な構成になっています。

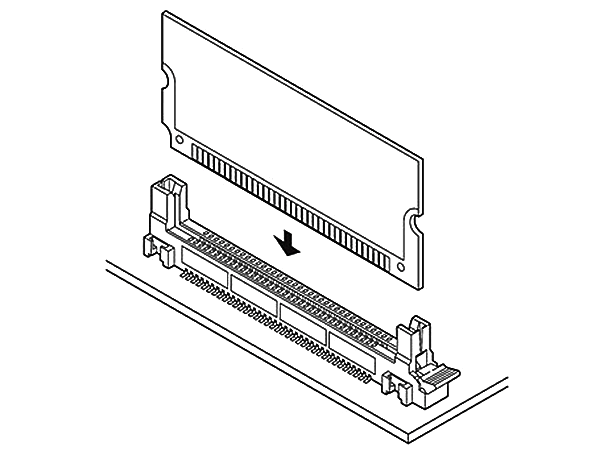

04_04_リジッド基板にリジッド基板を接続するカードエッジコネクタ 図4. リジッド基板にリジッド基板を接続するカードエッジコネクタ

補強板でフレキシブル基板の厚さを調整

 カードエッジコネクタが接続される基板には、信頼性を確保するために特定の厚さが要求されます(一般的な厚さは1.6mm)。フレキシブル基板の厚さはこれよりはるかに薄いので、コネクタ挿入部に厚さを調整する補強板を貼り付けます(図5)。脱着を繰り返す場合は、コネクタ挿入部の導体に金めっきを施しておきましょう。

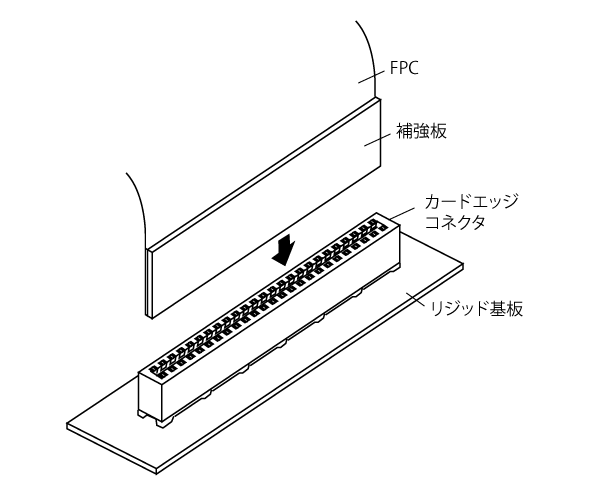

カードエッジコネクタを使ったフレキシブル基板の接続 図5. カードエッジコネクタを使ったフレキシブル基板の接続
